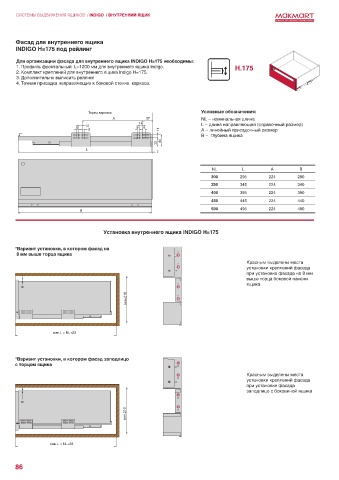

СИСТЕМЫ ВЫДВИЖЕНИЯ ЯЩИКОВ / INDIGO / ВНУТРЕННИЙ ЯЩИК

Фасад для внутреннего ящика
INDIGO H=175 под рейлинг

Для организации фасада для внутреннего ящика INDIGO H=175 необходимы:
1. Профиль фронтальный L=1200 мм для внутреннего ящика Indigo. H.175
2. Комплект креплений для внутреннего ящика Indigo H=175.
3. Дополнительно выписать рейлинг
4. Точная присадка направляющих к боковой стенке каркаса.

Торец каркаса Условные обозначения:
А 37 NL – номинальная длина
14
14 L – длина направляющей (справочный размер)
9 9 9 9 11 A – линейный присадочный размер
В – глубина ящика
33 44
L
7

NL L А B
300 295 224 290
350 345 224 340
400 395 224 390
450 445 224 440
500 495 224 490
B

Установка внутреннего ящика INDIGO H=175

*Вариант установки, в котором фасад на
8 мм выше торца ящика
Красным выделены места
установки креплений фасада
при установке фасада на 8 мм
выше торца боковой панели
ящика
8
мин.210

мин.L = NL+23

*Вариант установки, в котором фасад заподлицо
с торцом ящика

Красным выделены места
установки креплений фасада
при установке фасада
заподлицо с боковиной ящика

0
мин.210

мин.L = NL+23
