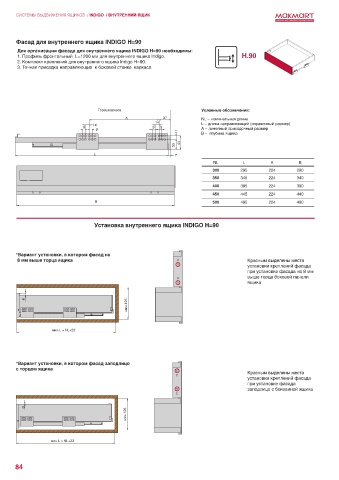

СИСТЕМЫ ВЫДВИЖЕНИЯ ЯЩИКОВ / INDIGO / ВНУТРЕННИЙ ЯЩИК

Фасад для внутреннего ящика INDIGO H=90
Для организации фасада для внутреннего ящика INDIGO H=90 необходимы:
1. Профиль фронтальный L=1200 мм для внутреннего ящика Indigo. H.90
2. Комплект креплений для внутреннего ящика Indigo H=90.
3. Точная присадка направляющих к боковой стенке каркаса.

Торец каркаса Условные обозначения:
А 37 NL – номинальная длина
14
14 L – длина направляющей (справочный размер)
9 9 9
9 A – линейный присадочный размер
11 В – глубина ящика
33 44
L 7
NL L А B
300 295 224 290
350 345 224 340
400 395 224 390
450 445 224 440
B 500 495 224 490

Установка внутреннего ящика INDIGO H=90

*Вариант установки, в котором фасад на
8 мм выше торца ящика Красным выделены места
установки креплений фасада
при установке фасада на 8 мм
выше торца боковой панели
ящика

8
мин.125

мин.L = NL+23

*Вариант установки, в котором фасад заподлицо
с торцом ящика
Красным выделены места
установки креплений фасада
при установке фасада
заподлицо с боковиной ящика

0
мин.125

мин.L = NL+23

84
