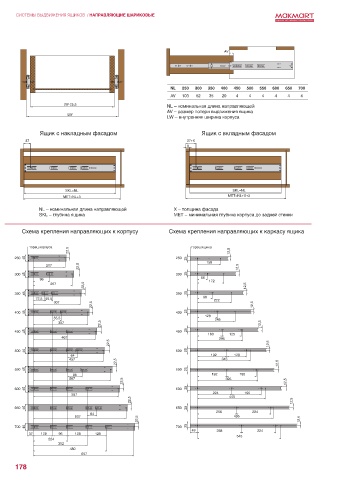

СИСТЕМЫ ВЫДВИЖЕНИЯ ЯЩИКОВ / НАПРАВЛЯЮЩИЕ ШАРИКОВЫЕ

AV

NL 250 300 350 400 450 500 550 600 650 700
AV 103 52 35 20 4 4 4 4 4 4
LW-25,5 NL – номинальная длина направляющей
AV – размер потери выдвижения ящика
LW
LW – внутренняя ширина корпуса
Ящик с накладным фасадом Ящик с вкладным фасадом
37 37+X
X

SKL=NL SKL=NL
MET=NL+3 MET=NL+X+3
NL – номинальная длина направляющей X – толщина фасада
SKL – глубина ящика MET – минимальная глубина корпуса до задней стенки

Схема крепления направляющих к корпусу Схема крепления направляющих к каркасу ящика

торец корпуса торец ящика
22,5 12,5
250 45 250 25
22,5 12,5
207 150
300 45 300 25
96 64 172
257 22,5 12,5
350 45 350 25
72,5 55,5 96 222
307
22,5 12,5
400 45 400 25
55,5 128 245
357 22,5 12,5
450 45 450 25 160 125
407 295
22,5 12,5
500 45 500 25
64 192 128
457 345
22,5 12,5
550 45 550 25
96 192 192
507 395
22,5 12,5
600 45 600 25
557 224 445 192
22,5 12,5
650 45 650 25
256 224
64
22,5 12,5
607 495
700 45 700 25
49 288 224
37 128 96 128 128 545
224
352
480
657
178
