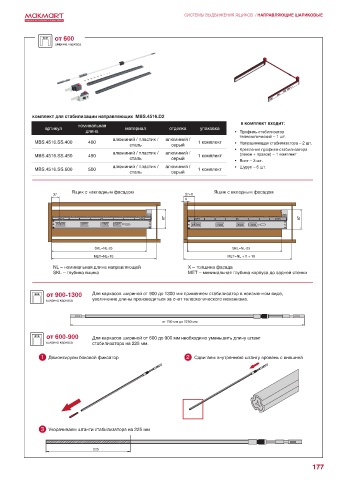

СИСТЕМЫ ВЫДВИЖЕНИЯ ЯЩИКОВ / НАПРАВЛЯЮЩИЕ ШАРИКОВЫЕ

от 600
ширина каркаса

комплект для стабилизации направляющих MBS.4516.D2
номинальная в комплект входит:
артикул материал отделка упаковка
длина • Профиль-стабилизатор
телескопический – 1 шт.
алюминий / пластик / алюминий /
MBS.4516.SS.400 400 1 комплект • Направляющая стабилизатора – 2 шт.
сталь серый
• Крепление профиля-стабилизатора
алюминий / пластик / алюминий /
MBS.4516.SS.450 450 1 комплект (левое + правое) – 1 комплект
сталь серый • Винт – 3 шт.
алюминий / пластик / алюминий / • Шуруп – 6 шт.
MBS.4516.SS.500 500 1 комплект
сталь серый
Ящик с накладным фасадом Ящик с вкладным фасадом
37 37+X
X

97 97

SKL=NL-25 SKL=NL-25
MET=NL+10 MET=NL + X + 10
NL – номинальная длина направляющей X – толщина фасада
SKL – глубина ящика MET – минимальная глубина корпуса до задней стенки

от 900-1300 Для каркасов шириной от 900 до 1300 мм применяем стабилизатор в неизменном виде,
H.45 ширина каркаса увеличение длины производиться за счет телескопического механизма.

от 750 мм до 1250 мм

от 600-900 Для каркасов шириной от 600 до 900 мм необходимо уменьшить длину штанг
ширина каркаса стабилизатора на 225 мм.

1 Демонтируем боковой фиксатор 2 Сдвигаем внутреннюю штангу вровень с внешней

3 Укорачиваем штанги стабилизатора на 225 мм

225
