СИСТЕМЫ ВЫДВИЖЕНИЯ ЯЩИКОВ / STRIKE / АКСЕССУАРЫ

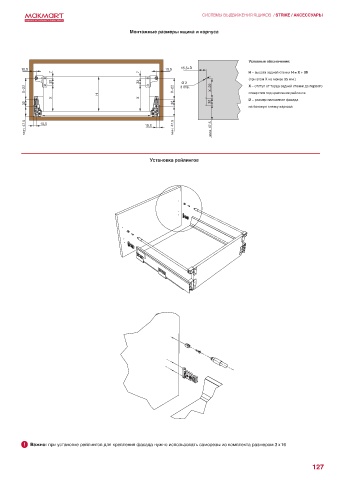

Монтажные размеры ящика и корпуса

Условные обозначения:
15,5 15,5 15,5+D
7 7 H – высота задней стенки H = X + 39
(при этом X не менее 95 мм.)
32 32 Ø 2
X–22 X–22 3 отв. X–22 X – отступ от торца задней стенки до первого
H отверстия под крепление рейлинга
X X D – размер наложения фасада
32 32 32
на боковую стенку каркаса

мин. 47,5 15,5 15,5 мин. 47,5 мин. 47,5

Установка рейлингов

! Важно: при установке рейлингов для крепления фасада нужно использовать саморезы из комплекта размером 3 х 16

127
