СИСТЕМЫ ВЫДВИЖЕНИЯ ЯЩИКОВ  / STRIKE / ВНУТРЕННИЙ ЯЩИК

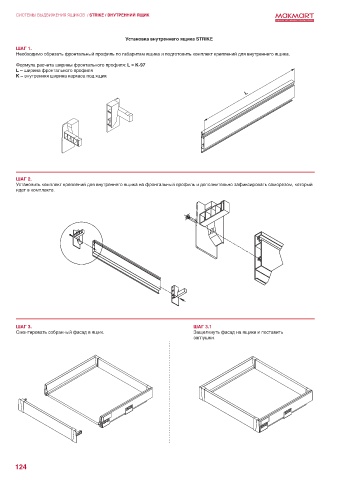

                                             Установка внутреннего ящика STRIKE
       ШАГ 1.
       Необходимо обрезать фронтальный профиль по габаритам ящика и подготовить комплект креплений для внутреннего ящика.

       Формула расчета ширины фронтального профиля: L = К-97
       L – ширина фронтального профиля
       K – внутренняя ширина каркаса под ящик


                                                                                       L

















       ШАГ 2.
       Установить комплект креплений для внутреннего ящика на фронтальный профиль и дополнительно зафиксировать саморезом, который
       идет в комплекте.




























       ШАГ 3.                                                        ШАГ 3.1
       Смонтировать собранный фасад в ящик.                          Защелкнуть фасад на ящике и поставить
                                                                     заглушки.
