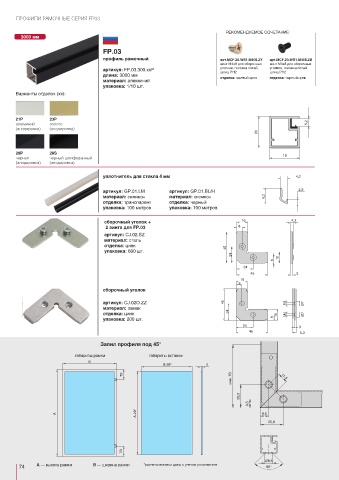

Page 76 - Электронный каталог профилей фасадных алюминиевых

ПРОФИЛИ РАМОЧНЫЕ СЕРИЯ FP.03

РЕКОМЕНДУЕМОЕ СОЧЕТАНИЕ:
3000 мм
FP.03
профиль рамочный арт.MCF.20.WS1.M408.ZY арт.MCF.20.WS1.M408.ZB
винт М4х8 для сборочных винт М4х8 для сборочных
артикул: FP.03.300.xxP уголков, головка потай, уголков, головка потай,
шлиц PH2
шлиц PH2
длина: 3000 мм отделка: желтый цинк отделка: черный цинк
материал: алюминий
упаковка: 1/10 шт.
Варианты отделок (xx):

21P 23P
алюминий золото 5,2
(анодировка) (анодировка)
20

28P 28S 19
черная черный шлифованный
(анодировка) (анодировка)

уплотнитель для стекла 4 мм 4,2

артикул: GP.01.LM артикул: GP.01.BL/H 2,8
материал: силикон материал: силикон 8,2
отделка: транспарент отделка: черный
упаковка: 100 метров упаковка: 100 метров

сборочный уголок + 16 4,3
2 винта для FP.03 8
артикул: CJ.02.SZ
материал: сталь
отделка: цинк
упаковка: 600 шт. 45
24
16
8
24
45 3
16
8
сборочный уголок

артикул: CJ.02O.ZZ 45 M4 Ø7
материал: замак
отделка: цинк 24 16 M4 Ø7
упаковка: 200 шт. 8
24 3
45 5,3

Запил профиля под 45°
габариты рамки габариты вставки
B
B-29* 4
70 11,5
мин. 70

25,8
9,5
A-29* 9,5
A
25,8

70

Ø8,5
74 A — высота рамки B — ширина рамки *расчеты вставки даны с учетом уплотнителя 90°
