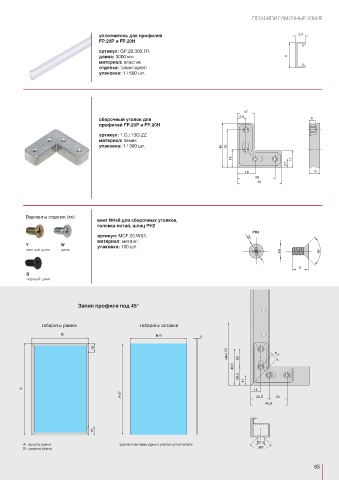

ПРОФИЛИ РАМОЧНЫЕ УЗКИЕ

уплотнитель для профилей 2,4
FP.20P и FP.20H

артикул: GP.20.300.TR
длина: 3000 мм 6
материал: пластик
отделка: транспарент
упаковка: 1 / 500 шт.

17
8,5
сборочный уголок для 6
профилей FP.20P и FP.20H
артикул: 1.CJ.13O.ZZ
материал: замак
упаковка: 1 / 300 шт. 45 38

18 17
8,5
18 11
38
45

Варианты отделок (xx):
винт М4х8 для сборочных уголков,
головка потай, шлиц PH2
PH2
артикул: MCF.20.WS1. Ø7
материал: металл
Y W упаковка: 100 шт.
желтый цинк цинк M4 90°

8
B
черный цинк

Запил профиля под 45°

габариты рамки габариты вставки
B B-6* 4

70
мин.70 20 6,7

40,5
20,5
11
A 11
A-6* 20,5 20
40,5

70
Ø7,5
А - высота рамки *расчеты вставки даны с учетом уплотнителя
B - ширина рамки 90 0
