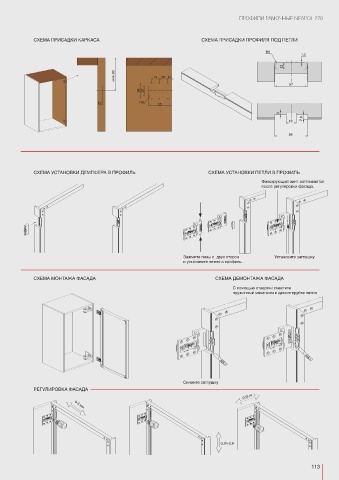

ПРОФИЛИ РАМОЧНЫЕ NEAPOL 270

СХЕМА ПРИСАДКИ КАРКАСА СХЕМА ПРИСАДКИ ПРОФИЛЯ ПОД ПЕТЛИ

R6
1,5
12
мин.80 19 20 10

57
38 26

12 R3 55

3
7,8
18
58

СХЕМА УСТАНОВКИ ДЕМПФЕРА В ПРОФИЛЬ СХЕМА УСТАНОВКИ ПЕТЛИ В ПРОФИЛЬ
Фиксирующий винт затягивается
после регулировки фасада.

Зажмите пины с двух сторон Установите заглушку
и установите петлю в профиль.

СХЕМА МОНТАЖА ФАСАДА СХЕМА ДЕМОНТАЖА ФАСАДА

С помощью отвертки сместите
пружинный механизм и демонтируйте петлю

Снимите заглушку
РЕГУЛИРОВКА ФАСАДА
-0,5/+4

0-3 мм

-2,5/+2,5

113
