СИСТЕМЫ ВЫДВИЖЕНИЯ ЯЩИКОВ / NEXT 3D / ВНУТРЕННИЙ ЯЩИК СО СТЕКЛОМ

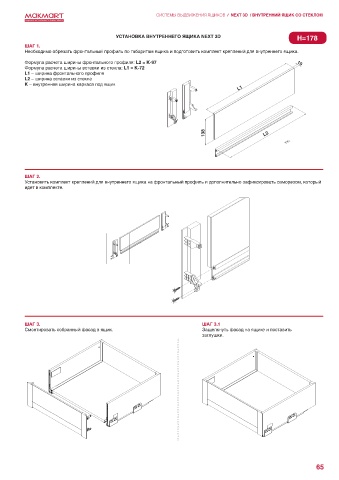

УСТАНОВКА ВНУТРЕННЕГО ЯЩИКА NEXT 3D H=178
ШАГ 1.
Необходимо обрезать фронтальный профиль по габаритам ящика и подготовить комплект креплений для внутреннего ящика.
Формула расчета ширины фронтального профиля: L2 = К-97 10
Формула расчета ширины вставки из стекла: L1 = К-72
L1 – ширина фронтального профиля
L2 – ширина вставки из стекла
K – внутренняя ширина каркаса под ящик
L1
138 L2
ШАГ 2.
Установить комплект креплений для внутреннего ящика на фронтальный профиль и дополнительно зафиксировать саморезом, который
идет в комплекте.
ШАГ 3. ШАГ 3.1
Смонтировать собранный фасад в ящик. Защелкнуть фасад на ящике и поставить
заглушки.
