Page 96 - Петли MAKMART

ПЕТЛИ МЕБЕЛЬНЫЕ MAKMART

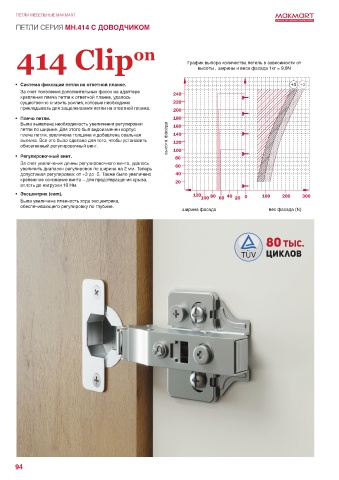

ПЕТЛИ СЕРИЯ MH.414 C ДОВОДЧИКОМ

414 Clip on График выбора количества петель в зависимости от

высоты , ширины и веса фасада 1кг = 9,8N

• Система фиксации петли на ответной планке.
За счет появления дополнительных фасок на адаптере
крепления плеча петли к ответной планке, удалось
существенно снизить усилия, которые необходимо
прикладывать для защелкивания петли на ответной планке.
• Плечо петли.
Была выявлена необходимость увеличения регулировки
петли по ширине. Для этого был видоизменен корпус
плеча петли, увеличена толщина и добавлена овальная
выемка. Все это было сделано для того, чтобы установить высота фасада
обновленный регулировочный винт.

• Регулировочный винт.
За счет увеличения длины регулировочного винта, удалось
увеличить диапазон регулировок по ширине на 2 мм. Теперь
допустимая регулировка: от +3 до -5. Также было увеличено
крепежное основание винта – для предотвращения срыва,
вплоть до нагрузки 10 Нм.
• Эксцентрик (cam).
Была увеличена плавность хода эксцентрика,
обеспечивающего регулировку по глубине.
ширина фасада вес фасада (N)

94
