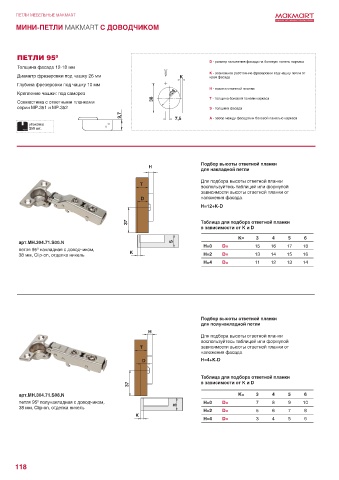

Page 120 - Петли MAKMART

ПЕТЛИ МЕБЕЛЬНЫЕ MAKMART
МИНИ-ПЕТЛИ MAKMART С ДОВОДЧИКОМ

ПЕТЛИ 95 0
D - размер наложения фасада на боковую панель каркаса
Толщина фасада 12-18 мм
К - возможное расстояние фрезеровки под чашку петли от
Диаметр фрезеровки под чашку 26 мм K края фасада
Глубина фрезеровки под чашку 10 мм H - высота ответной планки
Крепление чашки: под саморез Ø26
38 T - толщина боковой панели каркаса
Совместима с ответными планками
серии MP.351 и MP.352 S - толщина фасада

9,7 7,5 А - зазор между фасадом и боковой панелью каркаса
упаковка
250 шт.

Подбор высоты ответной планки
H
для накладной петли
Для подбора высоты ответной планки
T воспользуйтесь таблицей или формулой
зависимости высоты ответной планки от
D наложения фасада.
H=12+K-D

37 Таблица для подбора ответной планки
в зависимости от K и D

K= 3 4 5 6
арт.MH.304.71.S00.N S
H=0 D= 15 16 17 18
0
петля 95 накладная с доводчиком,
38 мм, Clip-on, отделка никель K H=2 D= 13 14 15 16
H=4 D= 11 12 13 14

Подбор высоты ответной планки
для полунакладной петли
H
Для подбора высоты ответной планки
воспользуйтесь таблицей или формулой
T зависимости высоты ответной планки от
наложения фасада.
D H=4+K-D

Таблица для подбора ответной планки
37 в зависимости от K и D
арт.MH.304.71.S08.N K= 3 4 5 6
петля 95 полунакладная с доводчиком, H=0 D= 7 8 9 10
0
38 мм, Clip-on, отделка никель S H=2 D= 5 6 7 8
K
H=4 D= 3 4 5 6

118
