ПЕТЛИ МЕБЕЛЬНЫЕ SALICE

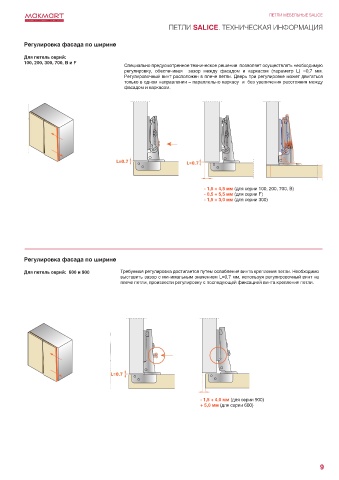

ПЕТЛИ SALICE. ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
Регулировка фасада по ширине
Для петель cерий:
100, 200, 300, 700, B и F
Специально предусмотренное техническое решение позволяет осуществлять необходимую
регулировку, обеспечивая зазор между фасадом и каркасом (параметр L) =0,7 мм.
Регулировочный винт расположен в плече петли. Дверь при регулировке может двигаться
только в одном направлении – параллельно каркасу и без увеличения расстояния между
фасадом и каркасом.
- 1,5 + 4,5 мм (для серии 100, 200, 700, B)
- 0,5 + 5,5 мм (для серии F)
- 1,5 + 3,0 мм (для серии 300)
Регулировка фасада по ширине
Для петель cерий: 600 и 900 Требуемая регулировка достигается путем ослабления винта крепления петли. Необходимо
выставить зазор с минимальным значением L=0,7 мм, используя регулировочный винт на
плече петли, произвести регулировку с последующей фиксацией винта крепления петли.
- 1,5 + 4,0 мм (для серии 900)
+ 5,0 мм (для серии 600)
9
