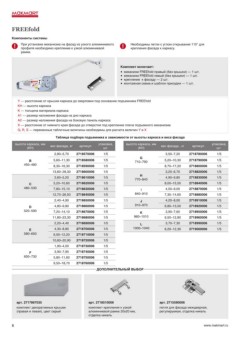

FREEfold ! Необходимы петли с углом открывания 110° для
крепления фасада к каркасу.
Компоненты системы

! При установке механизма на фасад из узкого алюминиевого
профиля необходимо крепление к узкой алюминиевой
рамке.

Комплект включает:
••••
механизм FREEfold правый (без крышки) — 1 шт.
механизм FREEfold левый (без крышки) — 1 шт.
крепление к фасаду — 2 шт.
монтажная схема и шаблон присадки — 1 шт.

Y — расстояние от крышки каркаса до сверловки под основание подъемника FREEfold
KH — высота каркаса
K — толщина материала каркаса
A1 — размер наложения фасада на дно каркаса
А2 — размер наложения фасада на боковую панель каркаса
X — расстояние от нижнего края фасада до отверстия под крепление плеча подъемного механизма
Q, R, S — переменные табличные величины необходимы для расчета величин Y и X

Таблица подбора подъемника в зависимости от высоты каркаса и веса фасада

высота каркаса, мм вес фасада, кг артикул упаковка, высота каркаса, мм вес фасада , кг артикул упаковка,
(kh) шт. (kh) шт.
2,80–5,70 2718570006 1/5 3,50–7,20 2718780006 1/5
В 5,60–11,30 2718580006 G 5,20–10,30 2718790006
450–480 8,30–16,30 2718590006 1/5 710–790 8,70–17,20 2718800006 1/5
13,60–28,30 2718600006 1/5 3,20–6,70 2718820006 1/5
C 2,60–5,20 2718610006 1/5 H 4,90–9,80 2718830006 1/5
480–530 5,20–10,60 2718620006 1/5 770–840 8,00–15,50 2718840006 1/5
7,80–15,10 2718630006 1/5 4,50–9,00 2718870006 1/5
D 12,70–26,50 2718640006 1/5 I 7,30–14,60 2718880006 1/5
520–590 2,40–4,90 2718650006 1/5 840–910 4,20–8,00 2718910006 1/5
4,80–9,80 2718660006 1/5 6,80–13,50 2718920006 1/5
E 7,20–14,10 2718670006 1/5 J 3,90–7,60 2718950006 1/5
580–650 11,80–23,30 2718680006 1/5 910–970 6,50–12,80 2718960006 1/5
2,20–4,40 2718690006 1/5 3,70–7,30 2718990006 1/5
F 4,30–8,80 2718700006 1/5 K 6,20–12,30 2719000006 1/5
650–730 6,00–12,20 2718710006 1/5 960–1010 1/5
10,60–20,90 2718720006 1/5
1,90–4,00 2718730006 1/5 L
3,90–7,90 2718740006 1/5 1000–1040
5,80–11,60 2718750006 1/5
9,50–18,70 2718760006 1/5
1/5

дополнительный выбор

арт. 2717867035 арт. 2718510006 арт. 2715590006
комплект декоративных крышек петля для фасада междверная,
(правая и левая), цвет серый комплект крепления к узкой регулируемая, отделка никель
алюминиевой рамке 20х20 мм,
8 отделка никель www.makmart.ru
