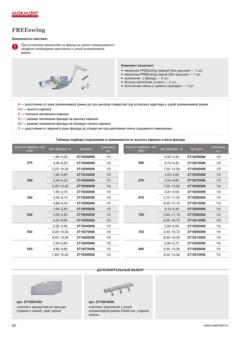

FREEswing

Компоненты системы

! При установке механизма на фасад из узкого алюминиевого
профиля необходимо крепление к узкой алюминиевой
рамке.

Комплект включает:
•••••
механизм FREEswing правый (без крышки) — 1 шт.
механизм FREEswing левый (без крышки) — 1 шт.
крепление к фасаду — 2 шт.
фтулка крепления штанги — 2 шт.
монтажная схема и шаблон присадки — 1 шт.

B — расстояние от края алюминиевой рамки до оси центров отверстий под установку адаптера к узкой алюминиевой рамке
KH — высота каркаса
K — толщина материала каркаса
A1 — размер наложения фасада на крышку каркаса
А2 — размер наложения фасада на боковую панель каркаса
X — расстояние от верхнего края фасада до отверстия под крепление плеча подъемного механизма

Таблица подбора подъемника в зависимости от высоты каркаса и веса фасада

высота каркаса, мм вес фасада, кг артикул упаковка, высота каркаса, мм вес фасада, кг артикул упаковка,
(kh) шт. (kh) шт.
370 1,80–4,00 2719230006 1/5 600 2,50–5,30 2719240006 1/5
3,40–6,50 2719260006 4,70–9,30 2719270006
400 5,20–10,30 2719290006 1/5 670 7,50–14,50 2719300006 1/5
1,80–3,90 2719230006 1/5 2,50–4,80 2719240006 1/5
450 3,30–6,30 2719260006 1/5 670 4,50–8,80 2719270006 1/5
5,00–10,00 2719290006 1/5 7,00–13,50 2719300006 1/5
500 1,90–3,70 2719230006 1/5 700 3,20–6,50 2719250006 1/5
3,20–6,10 2719260006 1/5 5,70–11,30 2719280006 1/5
500 4,80–9,40 2719290006 1/5 750 8,50–17,10 2719310006 1/5
1,90–3,50 2719230006 1/5 3,10–6,30 2719250006 1/5
550 3,00–5,80 2719260006 1/5 800 5,60–11,10 2719280006 1/5
4,50–8,90 2719290006 1/5 8,40–16,70 2719310006 1/5
2,50–5,90 2719240006 1/5 3,00–6,00 2719250006 1/5
5,00–10,00 2719270006 1/5 5,40–10,70 2719280006 1/5
8,20–15,90 2719300006 1/5 8,20–16,00 2719310006 1/5
2,50–5,60 2719240006 1/5 2,90–5,70 2719250006 1/5
4,80–9,60 2719270006 1/5 5,30–10,30 2719280006 1/5
7,80–15,20 2719300006 1/5 8,00–15,30 2719310006 1/5
1/5 1/5

дополнительный выбор

арт. 2718207035 арт. 2716870006
комплект декоративных крышек
(правая и левая), цвет серый комплект креплений к узкой
алюминиевой рамке 20х20 мм, отделка
20 никель
