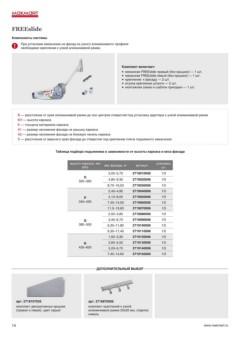

FREEslide

Компоненты системы

! При установке механизма на фасад из узкого алюминиевого профиля
необходимо крепление к узкой алюминиевой рамке.

Комплект включает:
•••••
механизм FREEslide правый (без крышки) — 1 шт.
механизм FREEslide левый (без крышки) — 1 шт.
крепление к фасаду — 2 шт.
втулка крепления штанги — 2 шт.
монтажная схема и шаблон присадки — 1 шт.

B — расстояние от края алюминиевой рамки до оси центров отверстий под установку адаптера к узкой алюминиевой рамке
KH — высота каркаса
K — толщина материала каркаса
A1 — размер наложения фасада на крышку каркаса
А2 — размер наложения фасада на боковую панель каркаса
X — расстояние от верхнего края фасада до отверстия под крепление плеча подъемного механизма

Таблица подбора подъемника в зависимости от высоты каркаса и веса фасада

высота каркаса, мм вес фасада, кг артикул упаковка,
(kh) шт.
O 3,00–5,70 2719010006 1/5
4,80–9,30 2719020006
320–360 8,70–16,50 2719030006 1/5
2,40–4,80 2719040006 1/5
P 4,10–8,00 2719050006 1/5
345–420 7,40–14,00 2719060006 1/5
11,0–19,60 2719070006 1/5
Q 2,00–3,80 2719080006 1/5
380–500 3,40–6,70 2719090006 1/5
6,30–11,80 2719100006 1/5
R 9,30–17,40 2719110006 1/5
430–600 1,60–3,30 2719120006 1/5
2,60–5,50 2719130006 1/5
5,00–9,70 2719140006 1/5
7,40–14,60 2719150006 1/5
1/5

дополнительный выбор

арт. 2718107035 арт. 2716870006
комплект декоративных крышек
(правая и левая), цвет серый комплект креплений к узкой
алюминиевой рамке 20х20 мм, отделка
14 никель
