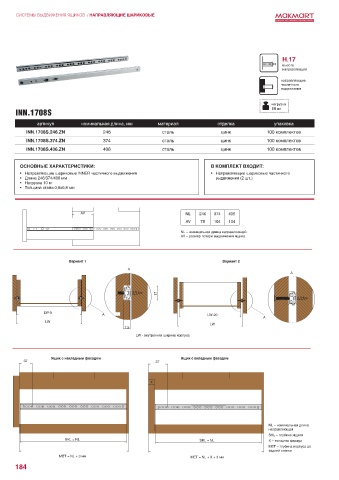

СИСТЕМЫ ВЫДВИЖЕНИЯ ЯЩИКОВ / НАПРАВЛЯЮЩИЕ ШАРИКОВЫЕ

H.17
высота
направляющей
направляющие
частичного
выдвижения

нагрузка
INN.1708S 10 кг
артикул номинальная длина, мм материал отделка упаковка
INN.1708S.246.ZN 246 сталь цинк 100 комплектов
INN.1708S.374.ZN 374 сталь цинк 100 комплектов
INN.1708S.406.ZN 406 сталь цинк 100 комплектов

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ: В КОМПЛЕКТ ВХОДИТ:
• Направляющие шариковые INNER частичного выдвижения • Направляющие шариковые частичного
• Длина 246/374/406 мм выдвижения (2 шт.)
• Нагрузка 10 кг
• Толщина стали 0,8х0,8 мм

AV NL 246 374 406
AV 78 104 104
NL – номинальная длина направляющей
AV – размер потери выдвижения ящика

Вариант 1 Вариант 2
А
А

17

LW-5
А LW-20
А
LW
LW
7,5
LW - внутренняя ширина корпуса

Ящик с накладным фасадом Ящик с вкладным фасадом
37 37

Х

NL – номинальная длина
направляющей
SKL – глубина ящика
SKL = NL SKL = NL X – толщина фасада
MET – глубина корпуса до
задней стенки
MET = NL + 3 мм MET = NL + Х + 3 мм
184
