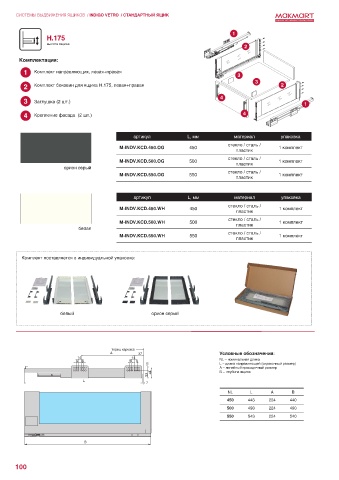

Page 102 - Системы выдвижения

СИСТЕМЫ ВЫДВИЖЕНИЯ ЯЩИКОВ / INDIGO VETRO / СТАНДАРТНЫЙ ЯЩИК

H.175
высота ящика

Комплектация:

1 Комплект направляющих, левая+правая

2 Комплект боковин для ящика H.175, левая+правая

3 Заглушка (2 шт.)

4 Крепление фасада (2 шт.)

артикул L, мм материал упаковка
стекло / сталь /
M-INDV.KCD.450.OG 450 1 комплект
пластик
стекло / сталь /
M-INDV.KCD.500.OG 500 пластик 1 комплект
орион серый
стекло / сталь /
M-INDV.KCD.550.OG 550 1 комплект
пластик

артикул L, мм материал упаковка
стекло / сталь /
M-INDV.KCD.450.WH 450 1 комплект
пластик
стекло / сталь /
M-INDV.KCD.500.WH 500 пластик 1 комплект
белая
стекло / сталь /
M-INDV.KCD.550.WH 550 1 комплект
пластик

Комплект поставляется в индивидуальной упаковке:

белый орион серый

торец каркаса
А 37 Условные обозначения:
14 14 NL – номинальная длина
9 9 9 9
11 L – длина направляющей (справочный размер)
A – линейный присадочный размер
44 В – глубина ящика
33
L
7
NL L А B
450 443 224 440
500 493 224 490
550 543 224 540

B

100
