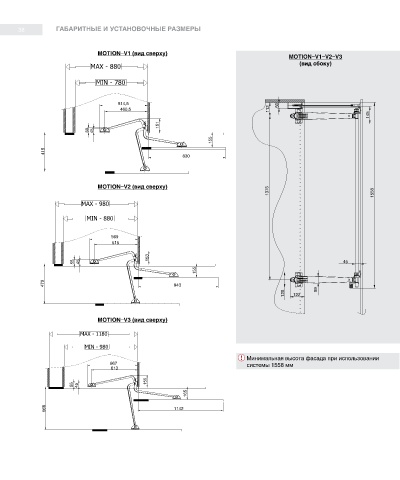

38         ГаБаРитнЫе и УстановоЧнЫе РаЗмеРЫ


                             motion ̶ v1 (вид сверху)
                                                                                   motion ̶ v1 ̶ v2 ̶ v3
                           MAX - 880                                                  (вид сбоку)

                            MIN - 780


                                  514,5                                         50
                                   460,5                                     112
                                                                                                          145
                                              151
                          55  45
                                                             155
              415
                                                     830



                             motion ̶ v2 (вид сверху)
                                                                             1376                          1558
                        MAX - 980

                          MIN - 880


                                 569
                                 515
                                           153
                      55  45                                                                      45
                                                        155

             470                                  943
                                                                                  125  122  59



                             motion ̶ v3 (вид сверху)
                        MAX - 1180

                         MIN - 980
                                                                       Минимальная высота фасада при использовании
                                667                                    системы 1558 мм
                                613
                                           155
                      55  45
                                                      165

              568                                 1142
